高层建筑擦窗维护系统

全安斯福FBA GOMYL GMBH建筑维修接入系统(BMU)由多个系统装置组成,这些系统装置可以安装至建筑物屋面的一系列固定轨道上。依靠该建筑维修接入系统,作业人员可以安全地接近幕墙外立面进行清洗维护和更换玻璃工作。本系统中所有装置均为标准化工程设计产品,根据建筑物外形和客户的作业需求,我们的建筑维修接入系统(BMU)可以设计成不同的形式:可移动或者固定式建筑擦窗维护系统、可移动或者固定式天桥系统、可移动或固定式竖梯系统等。


根据客户对外立面清洗维护要求,凭借全安斯福FBA GOMYL GMBH公司数十余年的工程经验和前沿的设计能力,我们有针对性的提出一套或多套设计方案,并确保这些设计是切实可行且和易于操作的。我们还可以提供订制的工作平台,以便更好的契合第三方建筑物维护装置。






• 台车系统

台车系统包含四套适用于轨道运行的对轮。两个前轮组件设于所述台车下方的中心,并连接至齿轮传动的驱动装置。两个后轮装配旋转型弯臂,并设有提供用于补偿轨道高度的垂直容差。臂枢轴上的限位开关确保了弯臂前轮与后轮之间的速度差。

• 起重系统

装配有卷扬装置和主旋转驱动装置的起重系统安装在台车基座上,通过电力驱动旋转座环,从而将吊船从屋顶上的非作业工作位置旋转至建筑外立面前部的作业工作位置。起重系统设计为牢固的箱体结构形式,并配置俯仰机构和卷扬机构。

• 起重臂

采用适当的回转支承设计,将起重臂安装在立柱系统的铰接头内。俯仰装置的电驱动马达包括含旋转轴和运动机构,从而允许起重臂做俯仰运动,以调整吊船与外立面之间的距离。该系统装配有安全机构,以便在主螺母发生磨损故障时有效地锁住起重臂,还可选配采用对磨损故障进行自动报警的保护系统。

• 卷扬装置

卷扬装置包括含装配设有离心制动的不可逆型制动马达、齿轮箱和钢缆卷筒组成。该卷筒装置设有篱笆螺旋槽,以确保整齐有序的收卷钢缆。当钢缆收卷到卷筒轴的端部时,通过排绳系统收卷方向改变并收卷下一层钢缆。卷筒轴的一端安放在设有含内部旋转座环的轴承支架中,另一端安放在设有含轴承和伸缩节的超速装置中。
悬挂钢缆设有含传送电缆内芯,通过安装在卷扬机驱动装置上的滑环机构等,由吊船控制面板实现所有电驱动操作功能。注:选配经过有EN标准认证的铜芯钢缆。

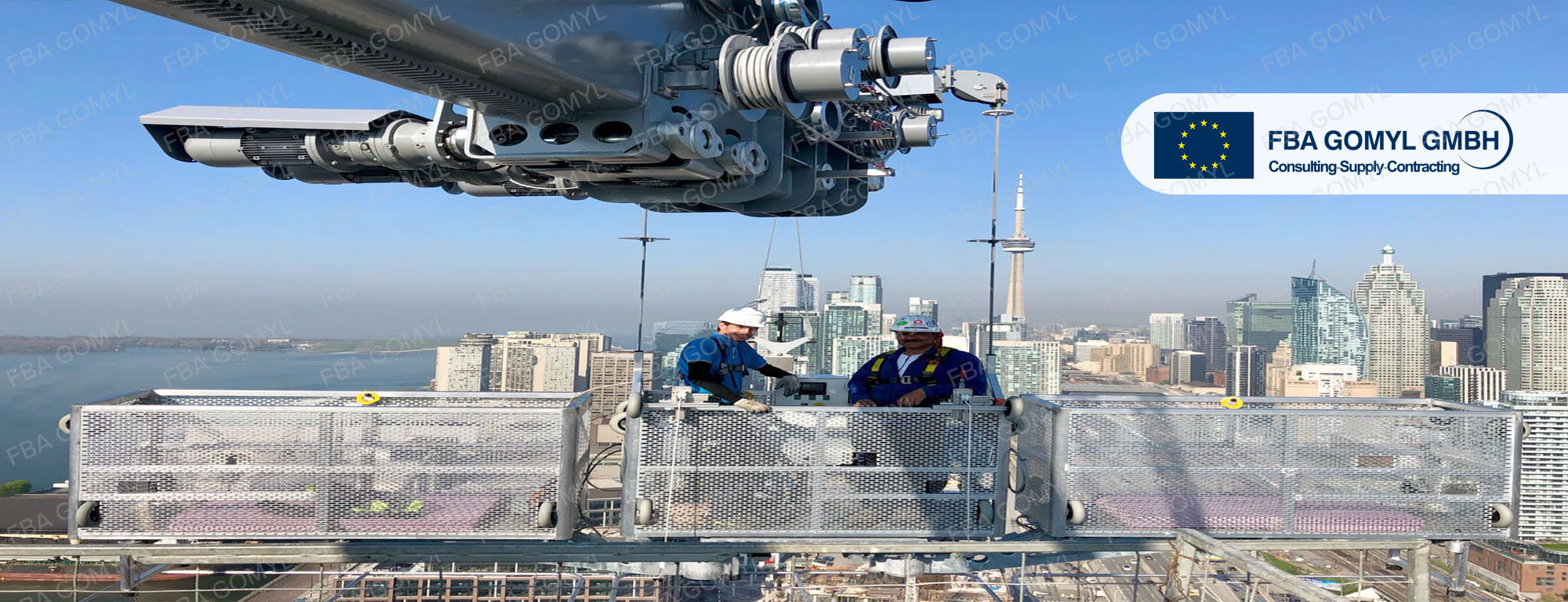

• 作业吊船

作业吊船的结构由高强度铝坚固轻质材料制成,护栏高度1.2米,四周设有铝制包层。吊船四角包覆有橡皮垫,防止刮损建筑幕墙。吊船下方安装有防撞限位机构,可以在吊船遇到障碍物时自动停止下降。吊船控制面板为自动复位式设计,可以操作台车的所有的运动。吊船配置四根独立吊点,即钢缆穿过楔形夹紧套、过载装置和索具平衡机构固定,以及特殊软绳控制系统,注:可以根据建筑物外形设计异形吊船,从而确保比较作业吊船100%接近所有的幕墙外立面。
